旋轉補償器旋轉角度的允許值可以翻倍減少魔法摩擦

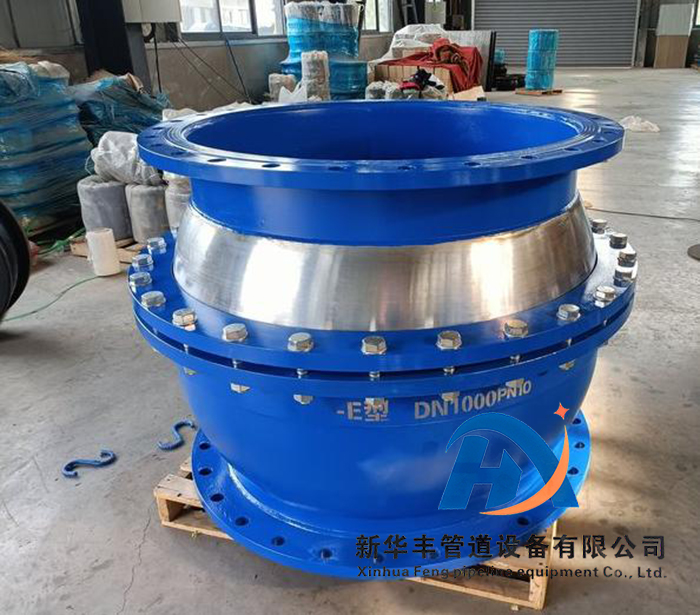

     旋轉補償器的補償原理和基本布置旋轉補償器通過本體部件的相對旋轉，帶動相應的管段(即L力臂)旋轉，達到吸收被補償管段熱伸長的目的。旋轉補償器的主要結構是整體密封座、密封壓蓋、密封材料、大小頭、減少摩托車的定心軸承、旋轉筒體等部件。安裝熱管時，需要兩組以上，對應旋轉吸收管道的熱位移，以減少管道的應力和損耗。

     旋轉補償器一般按150-500m安裝在管道上(特殊情況可根據自然地形確定)，可根據管道方向確定布置形式。使用補償器后，增加固定支架之間的距離。為避免管段劃傷，應適當增加導向支架。為了降低管道運行的摩擦阻力，應在滑動支架上安裝滾動支架。

     旋轉角度越大，力臂越長，補償量越大。對于單個旋轉補償器，旋轉角度可以是任意的，但當兩個旋轉補償器和力臂和管道形成連桿機構時，需要考慮該機構是否會接觸或卡住。熱膨脹時，旋轉角度小于90度，冷收縮時可返回原位置。

     同時，在旋轉過程中，也要克服摩擦，留出足夠的裕度，一般取20~45度，具體取決于其布置方式和管徑大小，管徑小時取較大值。同時，力臂長時產生的橫向位移較大，可能導致管道彎曲損壞，必須注意。為了增加補償量，在安裝管道時，采用預變位法和反方向旋轉所需角度的一半。

      由于旋轉補償器沒有波形膨脹節的疲勞壽命，旋轉角度的允許值可以翻倍，這也可以減少魔法摩擦，提高管道的穩定性。旋轉補償器的優點是不產生內壓推力，沒有波紋管的剛度要求，厚度較厚，特別適用于高壓和大補償?shù)难a(bǔ)償器。
